一、视频图像显示控制行业基本简介：随着各类显示媒介的技术发展（特别是显示分辨率的提升），显示的视频格式逐渐高清、超高清化，以及应用场景呈现专业化、个性化、复杂化、精细化的趋势，显示控制已不再是简单地将需要播放的视频信号传输至显示媒介，而是更深度地结合视频处理技术、远程通信技术，为用户构建功能更加强大的视频图像显示系统，为受众提供最佳视觉体验。

1）LED显示控制系统：LED显示控制系统是组成LED显示系统的核心部件之一，从控制时序的差异上来区分，可分为同步控制和异步控制。同步控制是将显示信号实时传送到LED显示屏上，以实现LED显示屏与电脑显示屏的同步显示，主要用于实时显示视频、图文、通知等，表现力丰富、可控性强。异步控制是指LED显示屏具有存储及脱机自动播放的能力，原来受限于存储空间小、远程控制不便等缺陷，主要用于显示文字和简单的图形信息，随着存储、通信技术的进步，目前云联网播放器逐渐整合了异步控制方式。

在同步控制方式下，控制产品包括接收卡和发送器，二者搭配使用。视频素材源通过VGA、DVI、HDMI等传输至发送器，电脑通过USB连接并控制发送器；发送器将视频信号转换并通过网线或光纤传输至接收卡；接收卡将视频信号通过排线传送到LED显示屏模组上，以驱动LED显示屏显示正确的视频图像。

在异步控制方式下，控制产品包括云联网播放器和接收卡，二者搭配使用，视频素材源通过5G、4G、Wi-Fi无线传输或USB有线传输至云联网播放器内置的存储芯片中，将云联网播放器与接收卡连接，通过服务器远程无线控制云联网播放器，以达到理想的控制和显示效果。

2）视频处理设备：视频处理设备是一类综合技术的集成产品，其包含了视频图像的编码、生成、变换、增强、恢复和重建、分割等一系列技术应用。高速处理芯片以及数字图像处理算法的应用，使视频处理设备能够更加高效，处理的及时性得到较大提升。

视频处理设备在画面显示的过程中有显著的视频图像优化及处理作用，从视频图像采集器（监控设备、录像设备等）接收视频信号后，通过视频编码、画面分割、边缘处理等技术对视频信号进行编码、分割、优化，再将经过处理的视频信号直接传输或通过发送设备传输至各类终端显示媒介中，从而达到理想的显示效果。视频处理设备起源于20世纪60年代，美国和英国研发出图像计算机和图像分析系统，包含视频传输以及处理功能，主要为机箱式结构，具有体积大、价格高等劣势，但是在视频处理设备发展史上仍具有里程碑式的意义。20世纪80年代，随着全球工业信息化的进步，以及工艺制造技术的优化，视频处理设备开始向小型化发展。

20世纪90年代，ASIC（专用集成芯片）和大规模集成电路开始应用于视频处理设备中，融合了DSP（数字信号处理）和FPGA（现场可编辑逻辑门阵列）的应用，在功能上包含了数据预处理、数据缓存和数据的逻辑控制，在很大程度上改变了传统视频处理技术中处理速度慢的缺点，也使DSP和FPGA成为了该技术领域的主流芯片。

自视频处理设备问世至今已经发展了很长一段时间，其在技术上也有了长足进步。早期的视频处理设备仅能进行简单的二维图像处理，主要用于照片的后期处理以及电影图像的修改，应用范围较窄、处理效果较差、传输质量较低。但随着计算机技术、半导体技术、通信传输技术、视频处理技术的进步，目前视频处理设备已显著提升了处理效率和传输速度，实现在超高清、3D、AR/VR等多领域的技术应用。

3）云联网播放器：伴随着“信息视频化”的发展趋势以及各类显示媒介的技术提升、成本下降，通过显示屏播放视频以传递信息已成为非常普遍的应用。当前，显示屏已突破了传统固定安装的局限，开始出现在各类移动环境的应用场景中，如交通工具上安装的显示屏。此外，部分应用场景需要铺设位置分散、数量众多的显示屏，如智慧城市建设中的灯杆屏，对各显示屏进行远程管理和显示屏周边环境数据收集分析提出了新的要求。为了实现对显示屏的实时控制、集中统一管理、数据收集分析，摆脱传统的固定电脑控制或手机、平板的单向图片、视频传送，云联网播放器应运而生。

显示系统通常由电脑主机和显示屏两部分组成，其中电脑主机主要负责显示内容的编辑、传输等，显示屏则用来实际显示电脑主机编辑、传输的内容，因此电脑主机和显示屏之间需要进行数据交换。从数据交换方式上讲，通常分为有线连接和无线连接两种：有线连接主要采用各种接口的线材连接，无线连接主要采用无线广域网（如4G、5G等蜂窝网络）、无线局域网（如Wi-Fi等）的方式连接。有线连接一般具有成本低、传输稳定等优势，但缺点也十分明显：有线连接需要施工，部分场合的线缆施工不具有可行性或经济性，如在交通工具上安装显示屏，或在已经装修完毕却未预留埋线的建筑加装显示屏；另外，采用有线连接还存在后期维护成本较高的问题。因此，基于无线通信技术的云联网播放器很好地解决了上述难题，逐渐得到用户的认可并广泛应用。

云联网播放器是显示控制技术、云联网技术与无线通信技术相结合而产生的新兴产品。云联网播放器与位置分散、数量众多或移动状态的显示屏相连接，再经过无线网络与电脑主机或移动设备连接，以实现通过计算机、手机、平板对显示屏的实时控制、集中统一管理、数据收集分析等功能。云联网播放器在室内外固装和集中管理、发布、监控等领域具有显著优势，可广泛应用于灯杆屏、广告机、车载屏等多种商业显示领域。

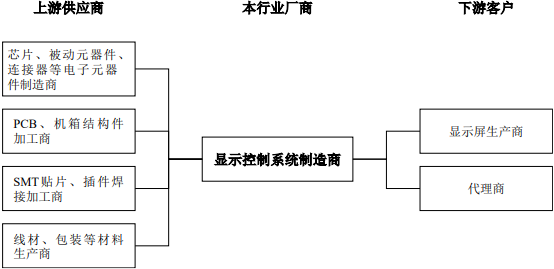

视频图像显示控制行业产业链分析：视频图像显示控制行业的产业链上游主要包括芯片、PCB、被动元器件、连接器、机箱结构件、线材等生产商，下游主要为各类显示屏生产商、各行业终端客户等。显示控制系统制造厂商主要完成产品设计、程序编写及烧录、整机组装等流程，将上游原材料整合为显示控制系统并销售给下游客户，并提供安装调试、技术支持等服务。

二、行业应用领域：视频图像显示控制行业的发展与显示市场的发展及应用场景的丰富密不可分，由于全球信息化的不断加深，显示已成为信息传递的主要方式，目前显示市场的用户分布在各行各业中，应用领域非常广泛。从终端应用的角度看，视频图像显示控制产品被广泛应用于庆典活动、竞技赛事、会议活动、展览展示、监控调度、电视演播、演艺舞台、商业广告、信息发布、创意显示、智慧城市、虚拟拍摄等领域，具体情况如下：

中金企信国际咨询公布的《2021-2027年中国视频图像显示控制行业市场发展战略分析及投资前景专项预测报告》

三、行业技术发展趋势：

（1）芯片技术及视频图像技术的进步推动显示控制技术的发展：芯片技术的发展对行业发展直接的推动作用有两方面：一是LED芯片技术发展推动显示屏像素密度越来越大，成本越来越低，小间距LED、MiniLED逐渐进入商用市场，应用场景不断丰富；二是芯片制造工艺持续改进，制程越来越小，芯片的处理能力增强、功耗降低、尺寸缩小，视频图像显示控制系统的性能和设计才足以应对各种专业化、个性化、复杂化、精细化的应用场景需要。

视频图像技术经历了标清、高清到4K超高清、8K超高清的发展历程。超高清的技术优势主要在于清晰度大幅提升、视野及色域空间广、高频率以及三维立体声。其技术大幅提升了分辨率、亮度色彩、帧率、色深、声道、采样率等指标，使音视频数据量成倍增长，带来更为清晰、逼真和沉浸感的画面体验。3视频图像技术的进步要求显示控制已不再是简单地将需要播放的视频信号传输至显示媒介，而是更深度地结合视频处理技术、远程通信技术，为用户构建功能更加强大的视频图像显示系统。

（2）视频处理设备与发送设备逐渐一体化：视频的显示质量不仅与LED显示屏的各项参数有紧密联系，同时还与视频信息源的优化处理及传输过程密切相关。近年来，随着人们对于显示画面的清晰度、对比度等要求的不断提高，以及视频处理等相关技术的不断发展，提高显示质量的方式已不仅局限于显示屏的更新迭代，还可以通过减少视频信号在传输过程中的失真以及通过处理技术优化视频质量来实现显示质量的提高。目前，设备集成化已成为LED显示控制系统的主要发展趋势之一，视频处理设备与发送设备一体化的解决方案可直接通过视频处理设备向接收卡传输信号，解决了现有视频处理设备与发送设备不兼容的情况，减少了视频信号的传输环节，降低视频信号在传输过程中失真的可能性，同时降低更换成本和硬件适配产生的故障率。

（3）视频处理设备的核心地位将进一步提升：显示屏的应用领域不断拓展，离不开视频处理技术层面的支持，主要体现在用户对显示效果的要求不断提高，3D、HDR、4K及8K超高清、AR/VR等技术不仅要求显示屏能够支持和适配，更要求视频处理设备具备相应的处理能力。专业视频处理设备是应用场景得以实现的核心组件，未来随着应用场景的多元化、复杂化、专业化，其核心地位将进一步提升。

一方面，部分场景下单台显示屏所能显示的信息已经不能满足需求，需要在一块大尺寸屏幕上或多块屏幕上同时显示多个不同的视频源，并且能够对各个视频信号实现无缝拼接、自由缩放、任意切换等功能。例如指挥调度、远程会议等场景，需要在不同视角、不同人员、不同位置的视频信号之间切换；又如复杂的演艺舞台为了增强层次感和立体感，背景通常由多块可移动、形状不规则、位置交错的LED显示屏构成，既需要统筹整个舞台背景的显示效果协调、同步，又需要将视频信号巧妙地分配给各个显示屏。另一方面，提供更多视频信息量意味着需要及时、高效地处理、传输高清甚至超高清视频，传统的计算机受硬件架构和软件系统的限制，与专业的视频处理设备相比有天然的不足。例如随着5G+8K技术的普及发展，超高清视频的处理、播放应用逐渐增多，专业的视频处理设备能够实现多种格式的视频信号采集、多达数十路画面混合显示、超高清视频画质提升、不同分辨率格式的转换、低延迟处理等功能。

（4）显示控制与通信技术的融合不断深入：视频处理设备主要应用于庆典活动、竞技赛事、会议活动、展览展示、监控调度、电视演播、演艺舞台、商业广告、信息发布、创意显示、智慧城市、虚拟拍摄等领域，部分领域对于画面传输的实时性有较高要求。随着5G逐渐实现商业化，更密集的超高速网络覆盖支持更高效率的信息传输、超高可靠度和低延迟通信，有助于拓展需要兼具速度及稳定性的服务应用。在“万物互联”的趋势下，各种联网装置将快速增加，新商业模式及新应用将有机会加速发展，并带来更多元和广泛的显示应用。随着5G技术的推广，商用显示、智能家居的应用场景也将更大地扩展，智慧交通、智慧医疗、智慧教育等将催生更多的应用和设备的技术升级，进而推动视频图像显示控制行业更加快速的发展。
