控制电缆是适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。
控制电缆的线芯为铜芯,标称截面2.5mm2及以下,2～61芯;4～6mm2,2～14芯;10mm2,2～10芯。控制电缆的工作温度:橡皮绝缘为65°C,聚氯乙烯绝缘为70°C和105°C两个等级。计算机系统的使用的控制电缆一般选用聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。
中金企信国际咨询公布的《2022-2028年中国控制电缆市场竞争策略及投资潜力研究预测报告》
性能特点
1.直流电阻:20℃, 0.4mm铜线,小于等于148Ω/km ，0.5mm铜线,小于等于95Ω/km。
2.绝缘电气强度：导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿
3.绝缘电阻：每根芯线与其余线芯接地，控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。
4.工作电容：平均值 52±2nF/km
5.远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。
性能区别
控制电缆具有防潮、防腐和防损伤等特点,可以敷设在隧道或电缆沟内。电力电缆在电力系统主干线中用以传输和分配大功率电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆的额定电压一般为0.6/1kV及以上，控制电缆主要为450/750V。同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。
(一)控制电缆属于电器装备用电缆，和电力电缆是电缆五大类中的2个。
(二)控制电缆的标准是9330，电力电缆的标准是GB12706。
(三)控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。
(四)控制电缆的截面一般都不会超过10平方，电力电缆主要是输送电力的，一般都是大截面。
由于以上大家讲到的原因,电力电缆的规格一般可以较大，大到500平方(常规厂家能生产的范围)，再大的截面一般能做的厂家就相对少了，而控制电缆的截面一般较小，最大一般不超过10平方。从电缆芯数上讲,电力电缆根据电网要求,最多一般为5芯,而控制电缆传输控制信号用，芯数较多，根据标准来讲多的有61芯，但也可以根据用户要求生产了。
控制电缆早期的应用范围比较简单：指示灯显示仪表指示、继电保护回路的连接、开关设备的操动报警及联锁系统等。近年来，由于弱电控制和计算机网络的广泛应用，对控制电缆的应用提出了新的功能和更高的要求。
近年来来，控制电缆的发展非常迅速，在发展速度上已经明显超过电线电缆行业，控制电缆是指标准为GB/T9330的电缆，其绝缘线芯一般都会是黑色和白色，相比以电力输送为主的电力电缆，控制电缆的截面一般都不会超过10平方，作为传输控制信号的控制电缆，一般都是61芯，但是也可以根据用户的要求而变化。
随着工业化和城市化的快速发展，控制电缆市场主要受到汽车，铁路，交通，建筑等终端市场迅速扩张的拉动。而且，控制电缆的应用越来越广泛，对市场的增长作出重大贡献。

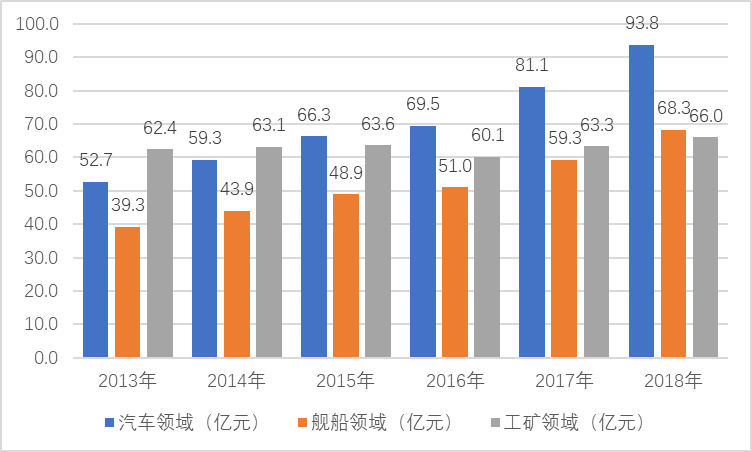

控制电缆使用情况统计
资料来源：中金企信国际咨询
一、船用控制电缆
产品标准及适用范围：产品适用于各种河海船舶及石油平台等各种水上建筑一般控制装置，主要用于船舶及离岸装置控制和仪器回路用屏蔽和非屏蔽电缆。产品执行标准GB/T 9332-2008、IEC60092-376：2003
使用特性：
1、工频额定电压：U0/U为150/250V。
2、电缆导体的最高长期允许工作温度交联聚乙烯和乙丙橡胶绝缘为90℃，聚氯乙烯绝缘为70℃。
3、短路时（最长持续时间不超过5S）交联聚乙烯和乙丙橡胶绝缘电缆导体的最高温度不超过250℃；聚氯乙烯绝缘电缆导体的最高温度不超过160℃。
4、电缆的最小弯曲半径：金属编织铠装型不小于电缆外径的6倍
非铠装型：D≤25mm，≥4D
D＞25mm，≥6D
5、阻然特性代号符合GB/T 19666-2005要求。
6、电缆敷设时环境温度应不低于0℃，低于0℃应预先加温。
产品型号列举
|
型号 |
名称 |
|
ZA-CKVV |
聚氯乙烯绝缘聚氯乙烯外套船用控制电缆ZA型 |
|
ZA-CKVV80 |
聚氯乙烯绝缘聚氯乙烯内套裸镀锡铜丝编织船用控制电缆ZA型 |
|
ZA-CKVV90 |
聚氯乙烯绝缘聚氯乙烯内套裸镀锌钢丝编织船用控制电缆ZA型 |
|
ZA-CKVV82 |
聚氯乙烯绝缘聚氯乙烯内套镀锡铜丝编织聚氯乙烯外套船用控制电缆ZA型 |
|
ZA-CKVV92 |
聚氯乙烯绝缘聚氯乙烯内套镀锌钢丝编织聚氯乙烯外套船用控制电缆ZA型 |
|
ZA-CKYJV |
交联聚乙烯绝缘聚氯乙烯外套船用控制电缆ZA型 |
|
ZA-CKYJV80 |
交联聚乙烯绝缘聚氯乙烯内套裸镀锡铜丝编织船用控制电缆ZA型 |
|
ZA-CKYJV90 |
交联聚乙烯绝缘聚氯乙烯内套裸镀锌钢丝编织船用控制电缆ZA型 |
|
ZA-CKYJV82 |
交联聚乙烯绝缘聚氯乙烯内套镀锡铜丝编织聚氯乙烯外套船用控制电缆ZA型 |
|
ZA-CKYJV92 |
交联聚乙烯绝缘聚氯乙烯内套镀锌钢丝编织聚氯乙烯外套船用控制电缆ZA型 |
|
ZA-CKEH |
乙丙绝缘氯化聚乙烯外套船用控制电缆ZA型 |
|
ZA-CKEH80 |
乙丙绝缘氯化聚乙烯内套裸镀锡铜丝编织船用控制电缆 |
|
ZA-CKEH90 |
乙丙绝缘氯化聚乙烯内套裸镀锌钢丝编织船用控制电缆 |
|
ZA-CKEH82 |
乙丙绝缘氯化聚乙烯内套镀锡铜丝编织聚氯乙烯外套船用控制电缆 |
|
ZA-CKEH92 |
乙丙绝缘氯化聚乙烯内套镀锌钢丝编织聚氯乙烯外套船用控制电缆 |
|
ZA-CKYJOJ |
交联聚乙烯绝缘低烟无卤交联聚烯烃外套船用控制电缆 |
|
ZA-CKYJOJ80 |
交联聚乙烯绝缘低烟无卤交联聚烯烃内套裸镀锡铜丝编织船用控制电缆 |
|
ZA-CKYJOJ90 |
交联聚乙烯绝缘低烟无卤交联聚烯烃内套裸镀锌钢丝编织船用控制电缆 |
|
ZA-CKYJOJ85 |
交联聚乙烯绝缘低烟无卤交联聚烯烃内套镀锡铜丝编织低烟无卤交联聚烯烃外套船用控制电缆 |
|
ZA-CKYJOJ95 |
交联聚乙烯绝缘低烟无卤交联聚烯烃内套镀锌钢丝编织低烟无卤交联聚烯烃外套船用控制电缆 |
二、塑料绝缘和护套控制电缆
产品标准及适用范围：该系列电缆采用国家标准GB/T9330-2008进行生产，该标准等效采用国际电工委员会标准IEC227-5-79，电缆适用于交流额定电压450/750V及以下控制、监控回路及保护线路等场合用。
使用特性：
电缆的敷设温度不低于0℃；正常工作时PVC绝缘导体长期允许工作温度为70℃；XLPE绝缘导体长期允许工作温度为90℃，推荐的允许弯曲半径不小于电缆外径的6倍。
产品型号详细介绍：
|
型号 |
名称 |
芯数 |
标称截面 |
主要使用范围 |
|
ZR-KVV |
铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 （阻燃型加ZR-,耐火型加NH-） |
2-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等固定场合
Be laid in the fixed places,such as indoors,cable channels and pipelines,etc. |
|
ZR-KVVP |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆（阻燃型加ZR-,耐火型加NH-） |
2-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等要求屏蔽的的固定场合 |
|
ZR-KVVP2 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
4-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等要求屏蔽的的固定场合 |
|
ZR-KVVP2-22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装铜带屏蔽控制电缆（阻燃型加ZR-,耐火型加NH-） |
4-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等要求屏蔽的的固定场合 |
|
ZR-KYJV |
铜芯交联乙烯绝缘聚氯乙烯护套控制电缆（阻燃型加ZR-,耐火型加NH-） |
2-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等固定场合
Be laid in the fixed places,such as indoors,cable channels and pipelines,etc. |
|
ZR-KYJVP |
铜芯交联乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆（阻燃型加ZR-,耐火型加NH-） |
2-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等要求屏蔽的的固定场合 |
|
ZR-KYJVP2 |
铜芯交联乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
4-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等要求屏蔽的的固定场合 |
|
ZR-KYJVP2-22 |
铜芯交联乙烯绝缘聚氯乙烯护套钢带铠装铜带屏蔽控制电缆（阻燃型加ZR-,耐火型加NH-） |
4-61 |
0.75~2.5 |
敷设在室内、电缆沟管道等要求屏蔽的的固定场合 |
产品型号列举
资料来源：中金企信国际咨询
三、化工领域用控制电缆
适用范围
本产品适用于炼油厂、石油化工厂及一般化工厂中经常会接触到芳香族溶剂的电气控制、监控线路，电缆具有较好的耐化学药品、油类、溶剂腐蚀能力，同时也具有防磁场、抗静电干扰的能力。电缆可用于直埋和穿管敷设。
产品型号详细介绍：
产品型号列举
|
型 号 |
名称 |
|
LH-KYJA |
铜芯交联聚乙烯绝缘涂塑铝带粘接护套具有屏蔽和耐化学药品功能的控制电缆 |
|
LH-KYJA23 |
铜芯交联聚乙烯绝缘涂塑铝带粘接护套钢带铠装交联聚乙烯外护套具有屏蔽和耐化学药品功能的控制电缆 |
|
LH-KYJA53 |
铜芯交联聚乙烯绝缘涂塑铝带粘接护套单层钢带轧纹纵包铠装交联聚乙烯外护套具有屏蔽和耐化学药品功能的控制电缆 |
|
型 号 |
标 称 截 面 mm2 |
||||||||
|
0.75、1.0 |
1.5 |
2.5 |
4 |
6、10 |
|||||
|
芯数 |
|||||||||
|
LH-KYJA |
2～61 |
2～61 |
2～37 |
2～14 |
2～10 |
||||
|
LH-KYJA23
LH-KYJA53 |
6～61 |
4～61 |
4～37 |
4～14 |
4～10 |
||||
