铜合金以纯铜为基体加入一种或几种其他元素所构成的合金。纯铜呈紫红色，又称紫铜。纯铜密度为8.96，熔点为1083℃，具有优良的导电性﹑导热性﹑延展性和耐蚀性。依据强度和需求分布，铜合金板带主要有以下几类：

铜合金细分产品及主要应用领域分析

产量方面：据中金企信国际咨询公布的《2020-2026年铜合金市场调查分析与投资战略分析预测报告》统计数据显示：2013-2018年，中国铜合金年产量稳步上升，2018年度中国铜合金年产量达1781万吨，同比增长3.4%。

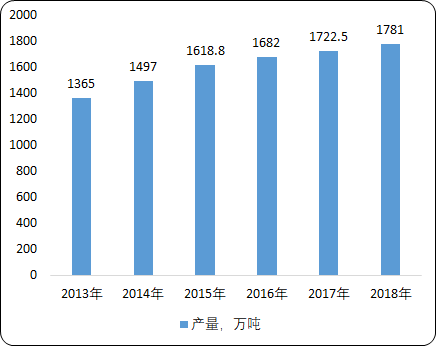

2013-2018年中国铜合金产量现状分析

数据统计：中金企信国际咨询

从中国铜合金表观消费量来看，据中金企信国际咨询统计，2018年中国铜合金表观消费量为1785.1万吨，同比增长3%。

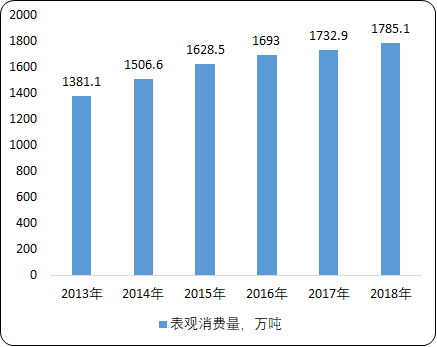

2013-2018年中国铜合金表观消费量分析

数据统计：中金企信国际咨询

从铜加工材细分产品来看，其中铜线材的产量占比最大，为44.6%，铜板带材、铜管材、铜棒材产量占比分别为19.9%、15.6%、13.7%，以上四种产品产量占比合计超过90%。

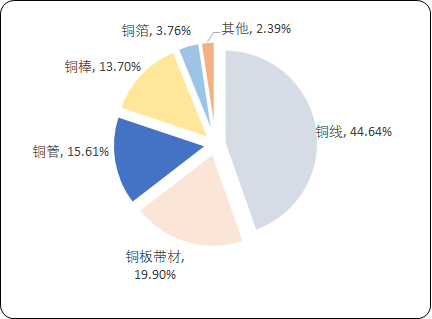

2018年中国铜加工材细分产品供给规模比重分析

数据统计：中金企信国际咨询

中国金属铜下游消费应用领域最大的是电力行业，占比50%，空调制冷占比16%，其他领域占比34%。

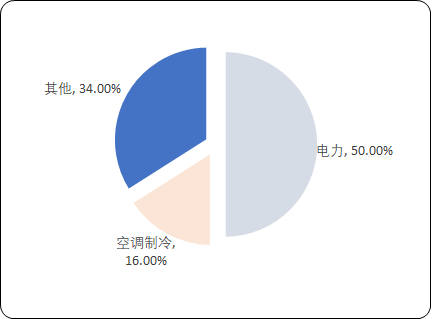

2018年中国金属铜下游消费市场规模比重分析

数据统计：中金企信国际咨询

企业竞争：目前，全球铜合金行业公司毛利率水平差异较大，高端铜合金市场利润空间广阔。国际高端板带龙头维兰德公司2019Q2毛利率达31.20%（EBITDA计算方式）。博威合金注重发展高端板带业务，2019Q2毛利率达到15.69%，高于大部分国内外同业公司。

产业趋势：

（1）高纯化：高纯化的首要意图是尽可能地进步材料的导电、导热性。工业用铜的含铜量由99.90%到99.95%，再到99.99%(4N)乃至更高，如含铜99.9999%(6N)的超纯铜，杂质含量要求也愈加严厉。如含氧(O)量由0.01%~0.05%削减到0.001%~0.006%，直至0.0002%~0.0003%。最大极限地削减杂质对导电、导热性的影响。典型使用实例如网络传输衔接导线用高纯铜、电真空器材用高纯无氧铜、准确制导和高保真信号传输及超导体用单晶铜和超纯铜等。

（2）微合金化：微合金化的意图是献身最少的导电导热换其他功用，如强度的大幅度提升等。如参加0.1%左右的铁(Fe)、镁(Mg)、碲(Te)、硅(Si)、银(Ag)、钛(Ti)、铬(Cr)或镐(Zr)、稀土元素等，能够进步其强度、硬度、抗软化温度或易切削性等。微合金化铜是当时铜合金材料开发的抢手之一。有氧韧铜和高强高导铜合金是最首要的微合金化铜。

（3）杂乱多元合金化：

为了进一步改进铜及其合金的强度、耐蚀性、耐磨性及其他功用，或许为了满意某些特殊使用要求，在现有青铜、黄铜等的基础上添加到五元、六元等多种组元，完成材料高弹性、高耐磨、高耐蚀、易切削等不同的功用，多组元(四个或四个以上组元)合金化成为铜合金开发的另一个抢手话题，新的杂乱合金层出不穷。典型的合金有多元锰黄铜、硅锰黄铜、加硼锡黄铜、无铅易切削铜合金等。其一起特色是高强高耐性，抗拉强度一般可达600~700MPa以上。例如，新式锰黄铜HMn59-2-1-0.5(Cu：58%~59%、Mn：1.8%~2.2%、Al：1.4%~1.7%、Fe：0.36%~0.65%、Si：0.6%~0.9%、Sn：0.1%~0.4%、Pb：0.3%~0.6%、Zn余量)，其操控管的强度达600MPa以上，伸长率超越20%，硬度HB在180以上。铝黄铜HAl64-5-4-2(Cu：63.5%~65.5%、Al：4.5%~6.0%、Mn：3.0%~5.0%、Fe：2.0%~3.0%、Pb：0.2%~1.0%、Zn余量)，其强度到达750MPa以上，硬度HB超越220.新式铝青铜QAl9-5-1-1(Cu：余量、Al：8.0%~10.0%、Ni：4.0%~6.0%、Mn：0.5%~1.5%、Fe：0.5%~1.5%)，其强度为650MPa，屈从强度达400MPa，伸长率达14%以上。使用这些材料制作轿车同步器齿环、高压泵冲突副或电极铜楔，其寿数比普通黄铜或青铜制作的要高出一至数倍。

（4）复合材料化：铜合金材料办法首要有两种：一是引进合金元素强化铜基体构成合金;二是引进第二强化相构成复合材料。如弥散强化无氧铜是典型的人工复合材料，常用的弥散质点有Al2O3、ZrO2、Y2O3、ThO2等。人工复合材料法是指人工向铜中参加第二相的颗粒、晶须或纤维对铜基体进行强化，经过向铜基中引进均匀分布的、细微的、具有杰出热安稳的氧化物颗粒来强化铜而制得的材料。其第二相的组分一般在1%以下乃至更低到0.01%，但对材料的强化效果非常显着，尤其是大大进步材料的高温强度。如Cu-2.5%TiB2(体积分数)，导电率为76%LACS，抗拉强度为675MPa;Cu-0.5%Al2O3(质量分数)系列合金，材料的温室强度可到达500-800MPa，导电率可达85%LACS以上，在900℃烧氢后材料的强度仍到达200-400MPa。
