分析仪器(也称为分析仪表)指采用比较复杂或特殊的仪器设备,通过测量物质的某些物理或物理化学性质的参数及其变化来获取物质的化学组成、成分含量及化学结构等信息的一类仪表。分析仪器可以分为实验室应用和在线两大类。
实验室分析仪器是通过实物采样来进行测试,从而决定事物的本质及成分。在线分析是采用自动采样系统,将试样自动输入分析仪器中进行连续或间歇连续分析,通过现场检测,直接显示出本质及成分。与经典的化学分析或实验室一般的仪器分析相比,在线分析具有分析速度快、效率高、操作简单、自动化程度高、节省人力和试剂等特点,可实现连续监测和数据处理自动化,消除了人为产生的误差。
分析仪器在各行各业的运行过程中承担着把关者和指导者的任务,对国民经济有巨大指引和推动作用。世界发达国家都高度重视和支持本国仪器仪表产业的发展:美国将仪器仪表纳入信息技术产业并采取优先发展的政策;日本科学技术厅把测量传感器技术列为21世纪首位发展的技术;德国大面积推广应用自动化测控仪器系统;欧盟第三个科技发展总体规划中将测量和检测技术列为15个专项之一。国际分析仪器领域技术更新快、高科技含量增长迅猛,是典型的高附加值、知识密集型产业。
分析仪器一般可按测量原理分为8类,包括电化学式,热学式,磁学式,光学、电子光学及离子光学式,射线式或辐射式,色谱仪与质谱仪,物性测量仪表及其他,如半导体气敏传感器等。从分析监测的物质形态划分,分析仪器可以细分为水质分析仪器、气体分析检测仪器、油品分析仪器等。每一类产品的种类众多,应用领域广泛,水质分析仪器应用于工业过程分析、环境监测、饮用水监测等领域,可燃气体检测仪器和有毒气体检测仪器等气体检测仪器可广泛地应用在石化、油气贮运、化学工业、油库、液化气站、燃气锅炉房等存在易燃易爆危险气体的领域。而油品分析仪器在石油石化、电力、铁路、航空、汽车制造等领域都有着较大的刚性需求。
(1)国内外行业现状:据中金企信国际咨询公布的《2021-2027年中国分析仪器行业调研分析及投资战略预测评估报告》统计数据显示:从全球来看,分析仪器行业发展较好,2020年全球实验室分析仪器市场规模约为高达637.5亿美元,2016-2020年复合增长率超过4%,未来过程/在线/连续分析仪器的需求将超过实验室分析仪器,因为这些仪器可以减少额外的分析,提高客户的生产率。另外,对分析过程自动化的需求将推动无需样品制备的先进分析仪器的市场增长。
分析仪器市场与国家的工业化程度、政府法规严格化直接挂钩,电力、石化、冶金等行业的转型升级为分析仪器提供了巨大的市场空间,另一方面,随着《水污染防治行动计划》、《生态环境监测网络建设方案》、《能源发展“十三五”规划》等政策的出台,国家对环境管理的要求越来越严格,同时,环境保护政策的技术路线从末端治理,转向过程减排、清洁生产,将会增加对水质、气体等的在线监测需求,上述因素都将助推分析仪器市场扩容。
近年来,分析仪器的中标金额连年攀升,2018年中标总金额较2017年增加了4.94%,2019年公开发布的国内分析仪器中标总金额为155.43亿元,相比2018年的146.92亿元,增长了5.79%。与此同时,2019年中标的包数与2018年相比增长了2.29%。与2018年相比,农业系统、质监系统、出入境、工商系统的采购金额占比均为上升,而食药系统、卫生系统、环保系统、科研院所、公安系统、工业企业的采购金额占比则表现为下降。
虽然我国分析仪器市场规模的基数正在逐渐增大,但作为提高工业技术水平的重要工具,与工业发达的国家相比,国内分析仪器的应用水平仍然较低。未来随着中国工业技术水平提高的迫切需求和环保政策的推行,分析仪器尤其是在线分析仪器将获得较快增长。2018年1月25日,在中国分析测试协会主办的有关单位和会员单位会议上,中国分析测试协会研究员汪正范分享了2015-2020全分析仪器仪表行业上游主要是传感器、电子元器件、钢材/玻璃/工程塑料、标准零部件和定制化加工零部件。除少数高端传感器外,其余均为常用物料,基本属于竞争性行业,供应充足,可选择余地较大,一般不会发生原材料短缺等问题。而且分析类仪器仪表是高技术含量的仪器仪表,材料涨价因素的影响相对于技术与人力成本的影响要小,本行业对上游行业的依赖不明显。少数高端传感器还需进口供应,随着国内传感器设计和生产技术的不断进步,传感器的国产化程度也越来越高。
(2)下游市场现状:分析仪器仪表应用广泛,几乎所有行业均有应用。大致可以分为工业过程分析和环境检测两个领域。在工业过程分析仪器市场,下游行业的需求主要包括新增项目和项目技术改造的需求。新增项目受国家宏观经济影响较大,而项目技术改造需求受宏观经济影响较小。特别是国家调整产业结构、转变经济增长方式和大力推广节能减排的措施,对下游行业的技术改造和升级需求有明显的刺激作用。除此之外,设备正常的更新替换也为行业的发展带来需求。随着下游行业自动化程度和控制要求的不断提高,下游产业对工业过程分析仪器的数量和质量需求都将持续增长,系统更换或升级的需求将进一步增加。
在环保监测领域,客户主要包括两大类型,第一类是环保、市政、水利等具有环境监管职责或具有环境监测需求的政府部门和事业单位,监测对象涵盖地表水、地下水、环境空气、市政供水管网等,这部分客户的市场需求主要受环境监测体系的建设规模及相应财政预算规模的影响;第二类是需要进行环境监测监管的污染源企业,包括制药、造纸、化工等企业,这部分客户的市场需求主要受自身经营规模及政府环境监测监管执行力度的影响。因此,环境监测设备行业的市场需求具有明显的政策驱动型特征。从目前看,国家已将环境保护列为基本国策,政策变动的可能性非常小,随着环保政策的趋严,市场需求会越来越大。

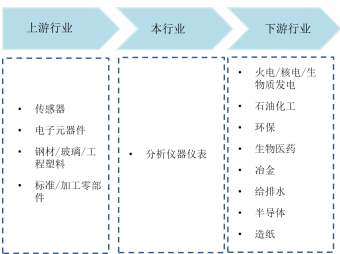

分析仪器行业产业链分析
(3)分析仪器的主要下游应用领域
①水质分析仪器的应用领域:水质分析仪器市场与我国的工业化程度、环保监督力度直接相关。作为一个制造大国,中国拥有全世界最为齐全的工业门类,工业的发展对在线水质分析仪器产生了巨大需求。无论是火电、石油石化等传统高耗水行业,还是生物质发电、医药等新兴行业,都为在线水质分析仪器发展带来了良好的发展机遇。另一方面,随着《水污染防治行动计划》、《生态环境监测网络建设方案》、《能源发展“十三五”规划》等政策的出台,国家对水资源及水环境管理的要求越来越严格,环境保护政策的技术路线已从末端治理向过程减排、清洁生产转变,对水质在线监测产生了巨大需求。
a.电力行业:火力发电厂对水质分析仪器的需求较大,在火力发电厂生产过程中,大多数火力发电供热企业选择天然水作为生产用水。生水中含有各种各样的杂质,如不进行处理或水处理效果不佳作为给水进入锅炉,会造成结垢、腐蚀、汽水共腾等危害。热力系统中配置的在线化学仪表的主要功能包括连续监督水汽质量,防止或减缓热力系统中各种设备的结垢与腐蚀,防止化学原因引起的生产事故,保障机组安全经济运行;监督水汽系统的污染源,以便及时发现、正确处理;与控制装置配合使用可实现化学加药的剂量控制与调节,使化学控制指标趋于平稳。火力发电厂中需要使用在线水质仪表的工艺系统包括:汽水取样加药系统、锅炉补给水处理系统、工业废水处理系统、生活污水处理系统、脱硫废水处理系统等的水质分析仪表,其中以汽水取样加药系统和锅炉补给水处理系统的水质分析仪表最具代表性。
水质分析仪表在保证水汽品质方面起到不可替代的作用,对热力设备安全运行起到了重要的保障作用,近年来火力发电企业在水质分析仪表中的投入也逐步加大。核电站对用水水质要求极高,必须是高纯度水,由于核电事故的巨大危害性,对水质的在线检测非常重视。除了火力发电和核电以外,生物质发电领域对水分析仪表也有巨大的需求。
利用生物质原料发电的主要方式是直接燃烧和气化,由于气化发电规模普遍较小,效率低,直接燃烧发电是目前国内生物质转化为电能的主流方式。直接燃烧发电的具体流程为:在锅炉中,燃料的化学能转变为蒸汽的热能,在汽轮机中,蒸汽的热能转变为轮子旋转的机械能,在发电机中机械能转变为电能。在生物质发电中锅炉水补给系统中电导分析仪、pH计等分析仪器仪表必不可缺。生物质发电兼具经济、生态与社会等综合效益,目前已进入稳定发展阶段,成为未来电力发展的重要方向,为水分析仪器创造了良好的市场前景。
b.石油和化工:水在石油和化学工业中有着非常重要的作用,在石油和化工的生产工艺过程中,不管是对原材料的加工,还是对物质的提炼,都需要大量用水。水在炼油和化工这类高耗水的工业企业中,按照实际用途,大致可以分为:约占取水量40%的水被用作循环冷却水的补充水;约40%制成软化水和脱盐水等作为工艺用水或作锅炉的给水,锅炉发生蒸汽后供生产装置使用;10%~20%用于辅助生产用水和其他用水。在各个生产工艺段,对于水质指标都有着严格的控制要求。此外,石油化工企业的生产废水中含有大量有机物等污染物质,需要经过严格的污水处理过程,并对经过处理的污水进行监测,以保证水质符合国家相关排放标准的规定才能排放到环境中。另外,石化企业还存在受污染雨水排放的问题,也需要严格监测雨水的水质变化,并采取相应的处置措施。因此,水质分析仪器在石油、化工行业起着重要作用。
以化肥厂为例,在现代化的大型化肥企业中,生产所需的冷却水量很大,约占总用水量的85%左右。但循环冷却水系统在运行过程中,经常由于水质控制不当,使管道和设备结垢,甚至使管道腐蚀穿孔。严重时需停车检修,给企业造成很大经济损失。循环冷却水系统中结垢,腐蚀和微生物繁殖是相互联系的。污垢和微生物粘泥能引起垢下腐蚀,腐蚀产物又易形成污垢。要解决好循环冷却水系统中的这些问题,必须加强水质综合处理。浊度是循环冷却水系统重要的控制指标,浊度太高,对循环冷却水运行十分不利,它会加速对微生物的繁殖,还会堵塞换热设备。需要用浊度分析仪对浊度进行实时监测,以便更好的控制浊度指标。此外,针对循环冷却水系统结垢、腐蚀和微生物繁殖等问题,也需要在对水质进行实时监测的基础上,采取合理有效的控制措施。
c.环保、自来水、污水处理等领域:进入十三五以来,随着水十条的颁布,国家对水资源及水环境管理的要求越来越严格,我国目前已将发展在线监测作为政府控制水污染和保障水安全的重要技术路线,国控和地方控制的污染源排放口自动监测以及分布在各地的江河湖泊的水质自动监测站,提供了大量的水质分析仪器应用机会。不论是企业客户还是市政客户对水质分析及监测管理产品及服务需求都呈现爆发增长趋势。
2016年11月,国务院印发的《控制污染物排放许可制实施方案》(国办发[2016]81号),方案规定“企事业单位应依法开展自行监测,安装或使用监测设备应符合国家有关环境监测、计量认证规定和技术规范,保障数据合法有效,保证设备正常运行,妥善保存原始记录,建立准确完整的环境管理台账,安装在线监测设备的应与环境保护部门联网。企事业单位应如实向环境保护部门报告排污许可证执行情况,依法向社会公开污染物排放数据并对数据真实性负责。排放情况与排污许可证要求不符的,应及时向环境保护部门报告。”
2016年11月,国务院印发《“十三五”生态环境保护规划》(国发[2016]65号),规划提出“依据主体功能区规划和行政区划,划定陆域控制单元,建立流域、水生态控制区、水环境控制单元三级分区体系。实施以控制单元为空间基础、以断面水质为管理目标、以排污许可制为核心的流域水环境质量目标管理。优化控制单元水质断面监测网络,建立控制单元产排污与断面水质响应反馈机制,明确划分控制单元水环境质量责任,从严控制污染物排放量。”另外规划还对饮用水监测工作提出了具体要求,要“实施从水源到水龙头全过程监管,持续提升饮用水安全保障水平。地方各级人民政府及供水单位应定期监测、检测和评估本行政区域内饮用水水源、供水厂出水和用户水龙头水质等饮水安全状况。”2018年5月,《打击固体废物环境违法行为专项行动》(清废行动),对涉及危险废物的堆存点位,或堆存固体废物数量多、处置难度大、环境风险高、存在重大环境违法行为的,由生态环境部或所在省级环保部门实施挂牌督办。清废行动多次披露了垃圾堆场下渗滤液无处理设施、偷倒垃圾渗滤液情况。
2019年5月,《关于开展2019年生态环境保护统筹强化监督(第一轮)工作的通知》,强化监督内容包括:对城市黑臭水体治理专项、水源地保护、清废行动。2019年10月9日,中华人民共和国住房和城乡建设部办公厅发布《生活垃圾渗沥液处理技术标准(征求意见稿)》,进一步对渗滤液处理工艺的单元设计等进行了详尽参数和要求的规定,对渗滤液处理提出了更高的要求。
另外,根据法律规定,自动在线数据可以应用环境行政执法。《环境行政处罚办法》(环境保护部令第8号)第三十六条规定“环境保护主管部门可以利用在线监控或者其他技术监控手段收集违法行为证据。经环境保护主管部门认定的有效性数据,可以作为认定违法事实的证据。”
此外,在自来水行业,采用氯及氯胺工艺的水厂通过采用在线消毒剂分析仪,如余氯、氯胺分析仪等可以实现节省水处理化学品,降低运行费用等目标;在市政污水处理行业及水产养殖行业,溶解氧的在线监测降低了能耗和运行费用,同时保证了水质的达标;目前营养盐在线分析仪器也逐步开始应用,以帮助污水理厂实现除磷脱氯工艺的优化控制,提升污水排放标准。
d.制药领域:在制药领域,水质是影响药品质量的关键要素,根据2015年12月1日正式实施的2015版《中国药典》,制药用水包括纯化水、注射用水及灭菌注射用水,制药用水的关键指标包括电导率值限度、总有机碳限度、微生物限度、内毒素限度等。按照相关规定,制药用水生产必须配备完整的制药用水系统,且制药用水的制备需从生产设计、材质选择、制备过程、贮存、分配、使用等均应符合生产质量管理规范的要求。制药水质检测仪是制药用水质量保证的“标尺”,在整个制药用水生产工艺过程中的地位举足轻重。
②气体分析检测仪器的应用领域:气体分析检测仪器需求领域非常广泛,覆盖了工业、农业、交通、科技、环保、国防、航天航空及日常生活等各方面。其中可燃气体检测仪器和有毒气体检测仪器主要用于检测现场环境中的可燃气体和有毒气体的浓度,可广泛地应用在石化、油气贮运、化学工业、油库、液化气站、燃气锅炉房等存在易燃易爆危险气体的领域,下游市场的巨大需求为气体检测仪器行业提供了广阔的发展空间。
a.石油化工行业:由于组成原油的主要元素是碳、氢、硫、氮、氧,在石油加工中将产生大量的一氧化碳、二氧化硫、硫化氢等毒性气体和苯、醛、酮等有机蒸气,对生产安全、环境保护造成威胁。目前普遍采用气体检测分析的方法予以控制,在石油生产中对可燃气体的泄漏检测、对氢、氧等环境气体的监控也需要使用气体检测仪表。而各类油气站,对可燃气体、一氧化碳、二氧化硫、硫化氢等毒性气体和苯、醛、酮等有机蒸气检测的气体检测器需求量也很大,主要用于安全防护,防止中毒与爆炸事故。
在工业路线中无论是炼焦工业、煤气化-合成氨、煤基甲醇、煤制合成油、煤化工联产都对气体报警产品有广泛的需求,尤其是对二氧化硫、硫化氢、一氧化碳、氯气、氨气等气体传感器需求量非常大。随着国家安检总局对化工、危化品加工安全要求的不断严格,化工、危化品加工领域气体检测仪器仪表的用量也逐年增加。
b.煤炭行业:我国是世界第一产煤大国,煤炭产量占世界的35%以上,随着石油资源的日益紧张,煤化工已作为我国中长期能源发展战略的重点。煤矿开采过程中,牵涉到各种类型不同性质的可燃气体及有毒气体,需求的气体检测仪器仪表的种类极广,需求量较大。
c.环境保护领域:随着国家环保控制力度的不断加大,环保领域气体检测仪器仪表的用量也逐年增加,在锅炉烟气检测、大气质量检测等方面应用越来越多,环保领域气体传感器的用量逐年增加。环保领域主要使用的是毒性气体传感器,主要用于检测烟气、尾气、废气等环境污染气体。
③油品分析仪器的应用领域:油品主要是指石油经过炼制等加工工艺生产出来的汽油、煤油、柴油以及润滑油等各类石油产品。石油石化、电力、铁路、航空、汽车制造等领域都对油品检测有着刚性需求,未来随着国家对大气污染治理力度的加大以及制造业的不断发展,油品检测的应用将更加广泛。
a.石油石化领域:在石油石化领域,无论是新油、储藏油还是在用油,为了进一步确认当前油品的质量指标和使用性能,通过油品检测技术分析油品的内在质量和理化性能,进而评定油品的质量优劣。油品分析指的是对油品污染程度、含水量、性质以及组分等的分析,以此来确定油品质量,油品分析在油品相关的各个领域都有着重要的应用,例如油品生产领域、油品经销领域、油品质检领域等。油品分析是石油石化企业一个重要工种,不仅是为企业生产提供控制参数的重要环节,还是油品质量监管的重要手段,对于打击假货油品和走私油品、促进油品市场健康发展等方面有着重要的意义。
b.电力领域:在电力领域,变压器设备的维护非常重要,而变压器油在变压器中起到绝缘、消弧、散热作用,因此变压器油的检测是电力系统主要检测项。在发电企业中对发电设备的运行状况的检测中,油品检测是一个重要指导指标,同时发电后对电的存储和变压等需要,变压器中的变压器油也是必检项。DL573-2010-T《电力变压器检修导则》对变压器油检测有关事项作了明确规定,供电企业在国内各地区供电时,在各地市均有变压器油的检测部门。
c.铁路运输系统和航空系统领域:在铁路运输系统和航空系统中,油品检测对于安全运营起着重要作用,铁道部使用的油品检测均由铁道部下属的铁道部产品质量监督检验中心承担质检,润滑油的检测也在此检测范围内。该中心拥有19个检验站,油品检测归到金属化学检测站。另外18个铁路局均有检测中心,同时铁道系统的科研机构及机车生产厂家也有检测中心。航运系统中的润滑油委外检测基本集中在港口码头变速器设备的润滑油检测和航空油品检测。航空用油基本是由中国航空油料集团公司提供,在全国170多个机场拥有供油设施,长三角、珠三角、环渤海湾和西南地区均建有大型成品油及石化产品的物流储运基地。
另外随着国家对大气污染问题的整治力度不断加大,国内的汽车制造企业也越来越重视燃油的质量问题,陆续组建自己的油品检测实验室,对油品分析仪的需求也越来越大。
(4)重点应用领域的发展前景:在线监测仪器如在线水监测仪器、可燃有毒气体监测仪,实验室分析仪器如实验室水分析仪器、实验室油分析仪器等仪器仪表的应用领域很广泛,其中电力(含火电、新能源发电等)行业、石油、石化行业的客户对成套的监测分析仪器仪表(包括水、气、油等介质的分析监测)需求较大,自来水、市政环保部门、制药、饮料及电子等行业对水监测和分析仪器具有较大的需求,铁路、航空、汽车制造等行业对油品分析的需求较大。
